Güç devresi: 600 V 'e uygunUL 508 Güç devresi: 690 V 'e uygunIEC 60947-4-1 Sinyalleme devresi: 690 V 'e uygunIEC 60947-4-1 Sinyalleme devresi: 690 V 'e uygunIEC 60947-5-1 Sinyalleme devresi: 600 V 'e uygunUL 508 Güç devresi: 600 V 'e uygunCSA C22.2 No 14 Sinyalleme devresi: 600 V 'e uygunCSA C22.2 No 14
[Uimp] nominal darbe dayanım voltajı
8 kV
aşırı gerilim kategorisi
III
montaj desteği
Ray Plaka
alev geciktirici
V1 'e uygunUL 94 Gereksinim 2 'e uygunNF F 16-101 Gereksinim 2 'e uygunNF F 16-102
sıkma torku
1,3 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2 1,3 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm
[Ue] nominal çalışma voltajı
Güç devresi: 690 V AC 50/60 Hz Sinyalleme devresi: <= 690 V AC 50/60 Hz
[Ith] klasik açık hava termik akımı
20 A -de <50 °C için güç devresi 10 A -de <50 °C için sinyalleme devresi
Irms nominal kapama kapasitesi
110 A AC için güç devresi 'e uygunNF C 63-110 110 A AC için güç devresi 'e uygunIEC 60947 110 A AC için sinyalleme devresi 'e uygunIEC 60947
nominal kesme kapasitesi
110 A -de 415 V 'e uygunIEC 60947 110 A -de 440 V 'e uygunIEC 60947 80 A -de 500 V 'e uygunIEC 60947 110 A -de 220...230 V 'e uygunIEC 60947 110 A -de 380...400 V 'e uygunIEC 60947 70 A -de 660...690 V 'e uygunIEC 60947
ilgili sigorta değeri
25 A gG -de <= 440 V için güç devresi 25 A aM için güç devresi 10 A gG için sinyalleme devresi 'e uygunIEC 60947 10 A gG için sinyalleme devresi 'e uygunVDE 0660
ortalama empedans
3 mOhm - Ith 20 A 50 Hz için güç devresi
W cinsinden kalkış gücü
3 W 20 °C)
W cinsinden tutma güç tüketimi
3 W -de 20 °C
çalışma süresi
30...40 msn bobin enerjileme ve NA kapama 10 ms bobinin enerjisini kesme ve NA açma
güvenlik güvenilirlik düzeyi
B10d = 1369863 cycles nominal yüklü kontaktör 'e uygunEN/ISO 13849-1 B10d = 20000000 cycles mekanik yüklü kontaktör 'e uygunEN/ISO 13849-1
Mekanik dayanıklılık
10 Mcycles
maximum operating rate
3600 cyc/h
minimum anahtarlama akımı
5 mA için sinyalleme devresi
minimum anahtarlama gerilimi
17 V için sinyalleme devresi
yalıtım direnci
> 10 MOhm için sinyalleme devresi
Yükseklik
58 mm
Genişlik
45 mm
Derinlik
57 mm
Ürün ağırlığı
0,225 kg
Ürün sertifikaları
UL CSA
Nominal çalışma ortam sıcaklığı
-25…50 °C
Depolama ortam koşulları
-50…80 °C
çalışma yüksekliği
2000 m olmadan
Kategorilere Hızlıca Ulaşın
Endüstriyel otomasyon ihtiyaçlarınız için ürün gruplarını
keşfedin ve aradığınız çözüme hızlıca ulaşın.

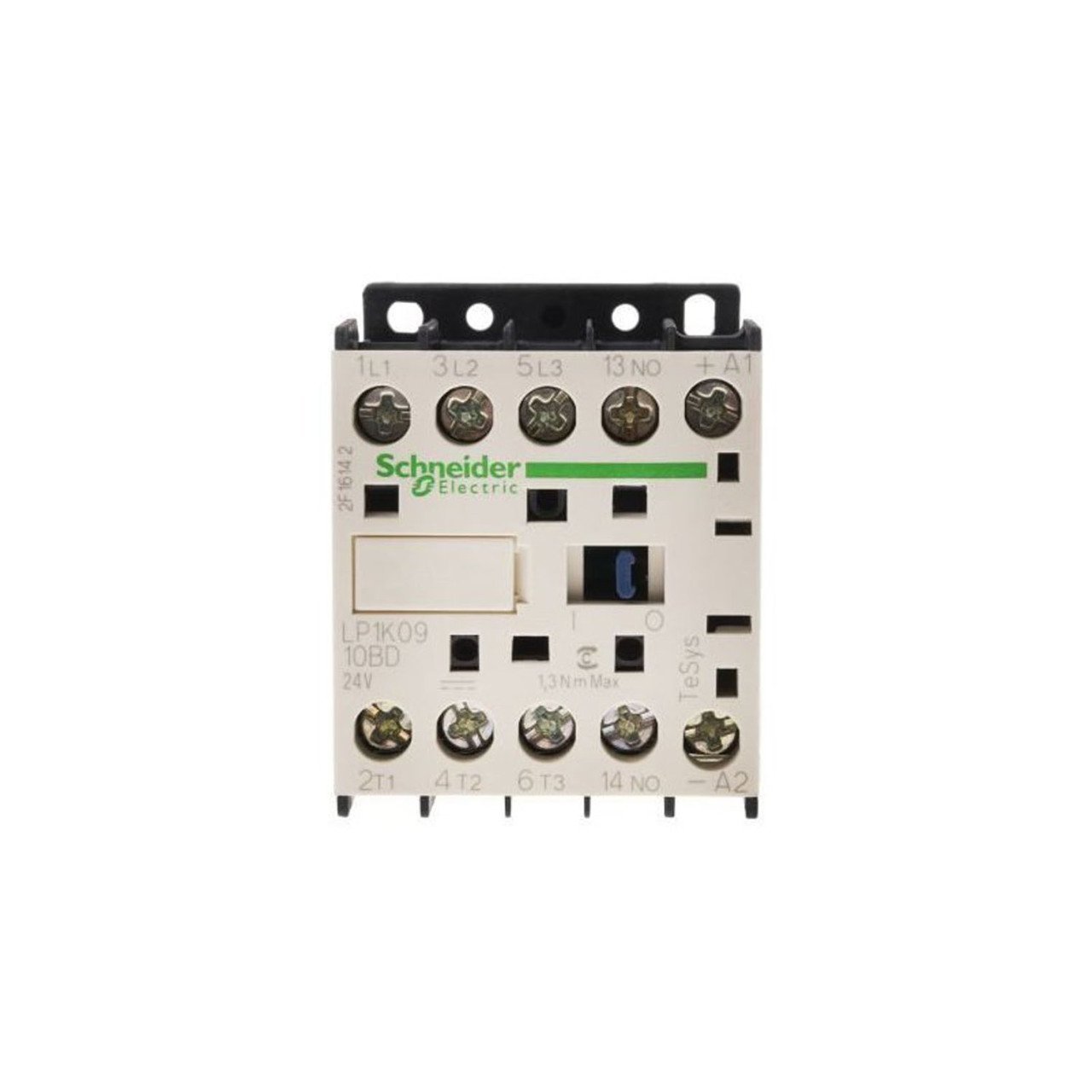

LP1K0910BD 9A (4 KW) 24VDC Bobinli 1NO Mini KontaktörSchneider LP1K0910BD 9A 24V DC, 1NO Kontak en uygun fiyatla Hareket Otomasyon'da satın alın! LP1K0910BD ürününü tek tıkla alabilirsiniz.LP1K0910BD
