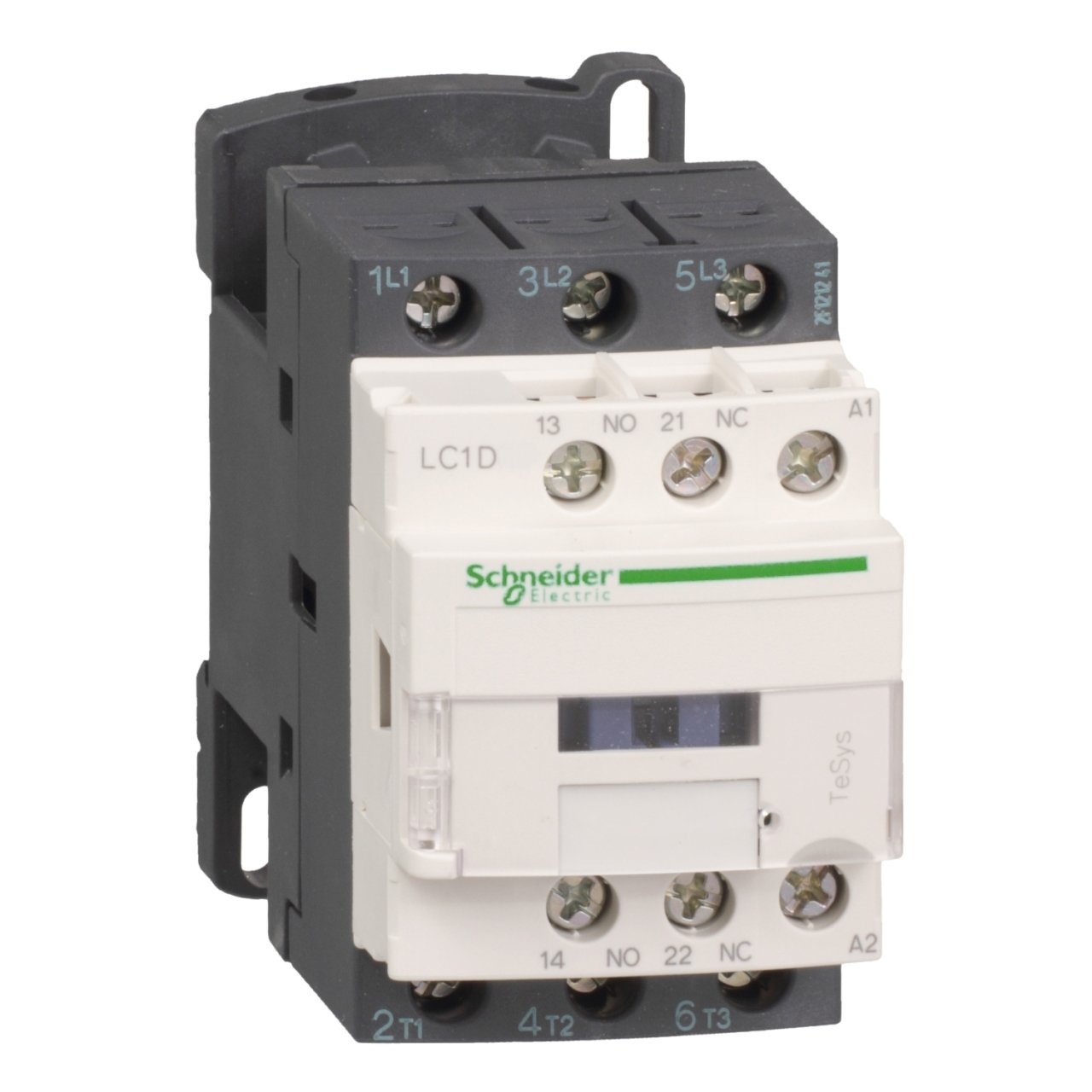

LC1D09B7 9A (4 KW) 24V AC Bobinli Trifaze Güç Kontaktörü
%52
Schneider

LC1D09B7 9A (4 KW) 24V AC Bobinli Trifaze Güç Kontaktörü

1.326,41 TL
2.763,36 TL
*1.326,41 TL den başlayan taksitlerle!
Kategori
Kontaktör
Stok Kodu
LC1D09B7
Liste Fiyatı
40,40 EUR + KDV
Adet
Karşılaştır
ÜRÜN AÇIKLAMASI
ÜRÜN YORUMLARI
Teknik Detay
ÜRÜN AÇIKLAMASI
LC1D09B7 - Schneider, Otomasyon - Kontaktör kategorisinde LC1D09B7 9A (4 KW) 24V AC Bobinli Trifaze Güç Kontaktörü; Stok Kodu; LC1D09B7


Schneider - LC1D09B7 - Kontaktörseri
TeSys
ürün adı
TeSys D
Ürün ya da bileşen tipi
Kontaktör
Ürün grubu
LC1D (LC1D09B7)
kontaktör uygulaması
Direnç yükü
Motor kontrol
Kontaktör kullanım kategorisi
AC-4
AC-1
AC-3
Kutup tanımı (lc1d09b7)
3P
power pole contact composition
3 NA
[Ue] nominal çalışma voltajı
Güç devresi: <= 690 V AC 25...400 Hz
Güç devresi: <= 300 V DC
[Ie] nominal çalışma akımı (lc1d09b7)
9 A 60 °C) -de <= 440 V AC AC-3 için güç devresi
25 A 60 °C) -de <= 440 V AC AC-1 için güç devresi
motor gücü kW
2,2 kW -de 220...230 V AC 50/60 Hz (AC-3)
4 kW -de 380...400 V AC 50/60 Hz (AC-3)
4 kW -de 415...440 V AC 50/60 Hz (AC-3)
5,5 kW -de 500 V AC 50/60 Hz (AC-3)
5,5 kW -de 660...690 V AC 50/60 Hz (AC-3)
2,2 kW -de 400 V AC 50/60 Hz (AC-4)
motor power HP (UL / CSA)
1 hp -de 230/240 V AC 50/60 Hz için 1 faz motorlar
2 hp -de 200/208 V AC 50/60 Hz için 3 faz motorlar
2 hp -de 230/240 V AC 50/60 Hz için 3 faz motorlar
5 hp -de 460/480 V AC 50/60 Hz için 3 faz motorlar
7,5 hp -de 575/600 V AC 50/60 Hz için 3 faz motorlar
0,33 hp -de 115 V AC 50/60 Hz için 1 faz motorlar
kontrol devresi tipi (lc1d09b7)
AC -de 50/60 Hz
kontrol devresi gerilimi
24 V AC 50/60 Hz
yardımcı kontak düzenleme
1 NA + 1 NK
[Uimp] nominal darbe dayanım voltajı
6 kV 'e uygunIEC 60947
aşırı gerilim kategorisi
III
[Ith] klasik açık hava termik akımı
25 A -de <60 °C için güç devresi
10 A -de <60 °C için sinyalleme devresi
Irms nominal kapama kapasitesi
250 A -de 440 V için güç devresi 'e uygunIEC 60947
140 A AC için sinyalleme devresi 'e uygunIEC 60947-5-1
250 A DC için sinyalleme devresi 'e uygunIEC 60947-5-1
nominal kesme kapasitesi
250 A -de 440 V için güç devresi 'e uygunIEC 60947
[Icw] nominal kısa süreli dayanma akımı
105 A -de <40 °C - 10 s için güç devresi
210 A -de <40 °C - 1 s için güç devresi
30 A -de <40 °C - 10 min için güç devresi
61 A -de <40 °C - 1 min için güç devresi
100 A - 1 s için sinyalleme devresi
120 A - 500 ms için sinyalleme devresi
140 A - 100 ms için sinyalleme devresi
ilgili sigorta değeri
10 A gG için sinyalleme devresi 'e uygunIEC 60947-5-1
25 A gG -de <= 690 V koordinasyon tip 1 için güç devresi
20 A gG -de <= 690 V koordinasyon tip 2 için güç devresi
Kontaktör, ortalama empedans
2,5 mOhm - Ith 25 A 50 Hz için güç devresi
[Ui] nominal yalıtım voltajı
Güç devresi: 690 V 'e uygunIEC 60947-4-1
Güç devresi: 600 V CSA sertifikali
Güç devresi: 600 V UL sertifikali
Sinyalleme devresi: 690 V 'e uygunIEC 60947-1
Sinyalleme devresi: 600 V CSA sertifikali
Sinyalleme devresi: 600 V UL sertifikali
elektrik dayanıklılığı (lc1d09b7)
0,6 Mcycles 25 A AC-1 Ue'de <= 440 V
2 Mcycles 9 A AC-3 Ue'de <= 440 V
Kontaktör kutup başına güç dağılımı
1,56 W AC-1
0,2 W AC-3
Front cover
Ile
Kontaktör montaj desteği
Ray
Plaka
standartlar
CSA C22.2 No 14
EN 60947-4-1
EN 60947-5-1
IEC 60947-4-1
IEC 60947-5-1
UL 508
Ürün sertifikaları (lc1d09b7)
GL
CSA
GOST
RINA
LROS (Lloyds register of shipping)
UL
DNV
BV
CCC
bağlantılar - terminaller
Güç devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²esnek kablo uçsuz
Güç devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…4 mm²esnek kablo uçsuz
Güç devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²esnek ile
Güç devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…2,5 mm²esnek ile
Güç devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²katı kablo uçsuz
Güç devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…4 mm²katı kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…4 mm²esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²esnek ile
Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…2,5 mm²esnek ile
Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²katı kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…4 mm²katı kablo uçsuz
sıkma torku
Güç devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm
Güç devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2
Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm
Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2
çalışma süresi (lc1d09b7)
12...22 msn kapama
4...19 msn açma
güvenlik güvenilirlik düzeyi (lc1d09b7)
B10d = 1369863 cycles nominal yüklü kontaktör 'e uygunEN/ISO 13849-1
B10d = 20000000 cycles mekanik yüklü kontaktör 'e uygunEN/ISO 13849-1
Mekanik dayanıklılık
15 Mcycles
maximum operating rate
3600 cyc/h -de <60 °C
LC1D09B7 9A (4 KW) 24VAC Bobinli Trifaze Güç Kontaktörü
Kontaktör Türleri : AC Bobinli Kontaktörler
ÜRÜN YORUMLARI
Bu ürüne ilk yorumu siz yapın!
Yorum Yaz
Teknik Detay
Schneider - LC1D09B7 - Kontaktörbobin teknolojisi
Yerleşik süpresör modülü olmadan
kontrol devresi gerilim limitleri
Düşme: 0,3...0,6 Uc AC 50/60 Hz 60 °C)
Çalışma: 0,8...1,1 Uc AC 50 Hz 60 °C)
Çalışma: 0,85...1,1 Uc AC 60 Hz 60 °C)
VA cinsinden kalkış gücü
70 VA 60 Hz 0,75 20 °C)
70 VA 50 Hz 0,75 20 °C)
VA cinsinden tutma güç tüketimi
7,5 VA 60 Hz 0,3 20 °C)
7 VA 50 Hz 0,3 20 °C)
ısı dağılımı
2…3 W -de 50/60 Hz
yardımcı kontak tipi
tip mekanik olarak bağlantılı 1 NA + 1 NK 'e uygunIEC 60947-5-1
tip ayna kontak 1 NK 'e uygunIEC 60947-4-1
sinyalleme devre frekansı
25...400 Hz
minimum anahtarlama akımı
5 mA için sinyalleme devresi
minimum anahtarlama gerilimi
17 V için sinyalleme devresi
çakışmama süresi
1,5 ms enerji kesmede NK ve NA kontağı arasında
1,5 ms enerjilemede NK ve NA kontağı arasında
yalıtım direnci
> 10 MOhm için sinyalleme devresi
OrtamIP koruma derecesi
IP20 ön yüz 'e uygunIEC 60529
koruyucu bakım
TH 'e uygunIEC 60068-2-30
kirletme derecesi
3
Nominal çalışma ortam sıcaklığı
-5…60 °C
Depolama ortam koşulları
-60…80 °C
cihazın çevresindeki izin verilebilir ortam hava sıcaklığı
-40…70 °C Uc'de
çalışma yüksekliği
3000 m olmadan
yangına dayanıklılık
850 °C 'e uygunIEC 60695-2-1
alev geciktirici
V1 'e uygunUL 94
mekanik dayanıklılık
Titreşimler kontaktör açık: 2 Gn, 5...300 Hz
Titreşimler kontaktör kapalı: 4 Gn, 5...300 Hz
Şoklar kontaktör açık: 11 msn için 10 Gn
Şoklar kontaktör kapalı: 11 msn için 15 Gn
Yükseklik
77 mm
Genişlik
45 mm
Derinlik
86 mm
Ürün ağırlığı
0,32 kg
