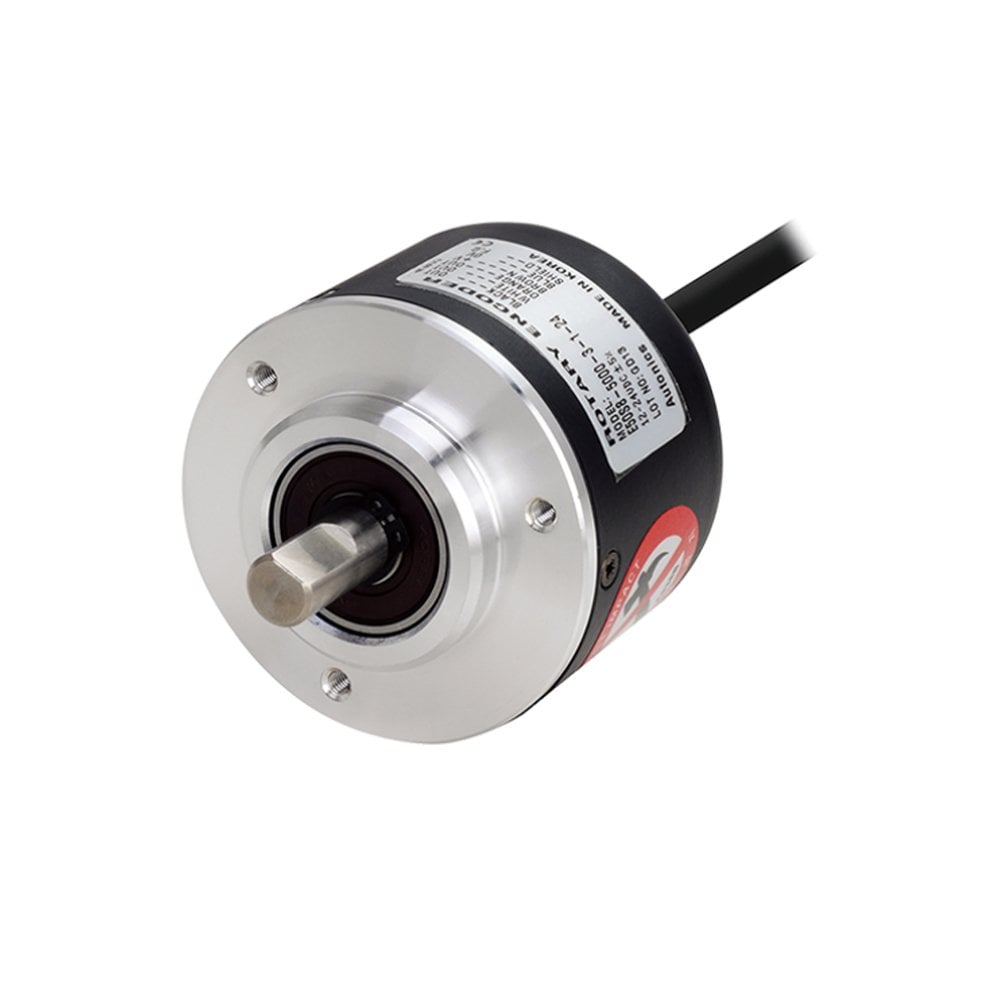

E50S8-360-3-T-1 50mm Milli 5-30VDC Artımlı Encoder
E50S8-360-3-T-1 50mm Milli 5-30VDC Artımlı Encoder
E50S8-360-3-T-1 50mm Milli 5-30VDC Artımlı Encoder
 |
Markanın ürünleri için tıklayınız. |
- Açı, Konum, Devre, Hız, Hızlanma, Mesafe ölçebilme
- Güç kaynağı: 5VDC, 12-24VDC ±5%
- Uygun maliyetli
|
Aksesuar |
Ø 8 mm Bağlama |
|
İzin verilen Devrim |
Max. 5000 rpm |
|
Ortam Nemi |
35 ~% 85 RH, Depolama: 35 ~ 90% RH |
|
Ortam Sıcaklığı |
-10 ~ 70 º C (donma olmayan durumda), Saklama: -25 ~ 85 º C |
|
Yaklaşık. Birim Ağırlık |
275 g |
|
Akım Tüketimi |
Max. 80 mA (yükün kesilmesi) |
|
Mil Pozisyon sapması |
Radyal: Max. 0.1mm, Thrust: Max. 0.2mm |
|
Dielektrik Dayanım |
750 VAC 50/60 (tüm terminaller ve vaka arasında) 1 dakika boyunca Hz |
|
İzolasyon Direnci |
Min. 100 MQ (500 VDC) |
|
Rotor Eylemsizlik |
Max. 80g - cm ² (8 x 10 -6 kg • m 2 ) |
|
Model |
ø 50 mm Şaft Tipi Artımlı Rotary Encoder |
|
Çıkış Faz Farkı |
A ve B faz arasındaki çıkışı: T / 4 ± T / 8 (A fazının T = 1 döngü) |
|
Koruma |
IP50 (IEC standardı) |
|
Cevabı Frekans |
Max. 300 kHz |
|
Mil Yükleme |
Radyal: Max. 10 kgf, Thrust: Max. 2.5 kgf |
|
Şok |
Max. 75G |
|
Tork Başlangıç |
Max. 70gf - cm (0.007N - m) |
|
Titreşim |
2 saat süre ile, X, Y, Z yönleri her biri 10 ~ 55 Hz frekansta 1.5mm genlik |
|
Tepki Süresi (Rise / Güz) |
Max. 1ms'ye |
|
Çap |
50 mm |
|
Şaft Çapı |
8 mm |
|
Çözünürlük (P / R) |
1 |
|
Çıkış Faz |
A, B |
|
Çıktı |
Totem |
|
Güç Kaynağı |
5 VDC |
|
Kablo |
Ø 5mm, 5P, Uzunluk: 2m, Shield kablo |
|
Kablo Bağlantısı |
Normal |
|
Görünüm |
Model |
Çözünürlük(P/R)* |
Delik Çapı |
Çıkış Fazları |
Çıkış |
Çalışma |
|
|
1,2,5,10,12 |
Ø8mm |
A,B |
Totem |
1: |
|
|
E50S8-X-2-N-[5, 24] |
1,2,5 |
NPN açık |
||||
|
E50S8-X-2-V-[5, 24] |
1,5 |
Voltaj |
||||
|
E50S8-X-4-L-5 |
5 |
A,B |
Line driver |
Line driver: |
||
|
E50S8-X-3-T-[5, 24] |
100,360,500 |
A,B,Z |
Totem |
1: |
||
|
10,15,20,23,25,30,35, 40,45,50,60,75,120,150, 192,200,240,250,256, 300,400,512,600,800 |
||||||
|
1000,1024,1200,1500, 1800,2000,2048,2500, 3000,3600 |
||||||
|
5000 |
||||||
|
6000 |
||||||
|
8000 |
||||||
|
E50S8-X-3-N-[5, 24] |
10,12,15,20,23,25,30, 35,40,45,50,60,75,100,120,125, 150,192,200,240,250,256,300, 360,400,500,512,600,800 |
A,B,Z |
NPN açık |
|||
|
1000,1024,1200,1500,2000, 2048,2500,3000,3600 |
||||||
|
5000 |
||||||
|
6000 |
||||||
|
8000 |
||||||
|
E50S8-X-3-V-[5, 24] |
10,12,15,20,23,25,30, 35,40,45,50,60,75,100, 120,125,150,192,200,240,250, 256,300,360,400, 500,512,600,800 |
A,B,Z |
Voltaj |
|||
|
1000,1024,1200,1500, 2000,2048,2500, 3000,3600 |
||||||
|
5000 |
||||||
|
6000 |
||||||
|
8000 |
||||||
|
E50S8-X-6-L-5 |
10,12,15,20,23,25,30,35, 40,45,50,60,75,100,120, 125,150,192,200,240,250,256, 300,360,400,500,512,600,800 |
A,B,Z |
Line driver |
Line driver: |
||
|
1000,1024,1200,1500,2000, 2048,2500,3000,3600 |
||||||
|
5000 |
||||||
|
6000 |
||||||
|
8000 |
